MOYENS DE PRODUCTION METAL

Ces capacités de travail sont données à titre indicatif : elles dépendent évidemment du type de pièce à réaliser, de sa forme, du matériau, etc...

Il est impératif de me soumettre photos ou dessins pour des pièces très spéciales ou hors gabarits.

Je travaille dans le domaine de la pièce unitaire, ou de la petite série : en aucun cas de la grande série (l'industrie est là pour cela)

I-TOURNAGE :

• 1 tour de repousseur en fonte à 4 paliers :

Diam. Maxi admissible : 395mm, entre-pointe : 670 mm. Mandrin 3 mors (femelles et mâles). Mandrin de perçage côté poupée mobile capacité 1-13 mm.

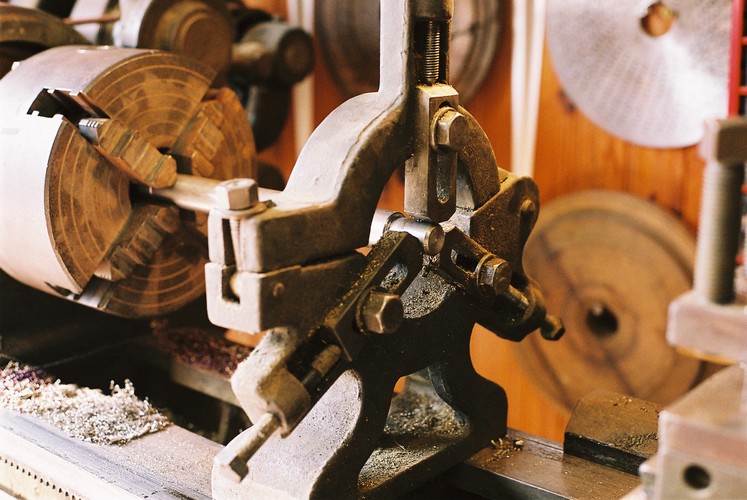

• 1 tour parallèle en fonte à 4 paliers :

Capacités maximales : diam. 200 x L 1100 mm (passage support ou chariot)

Mandrins bois tous diamètres, mandrins américains mors mâles et femelles

Cochonnets pas métriques (M3 à M12), cochonnets pas du luminaire (Pas de Paris, bec fer, bec cuivre, 13 x 100, 10 x 100)

Cochonnets "queue de cochon" pour le bois (diam. 6, 8 et 10 mm)

- Plateau diviseur commun aux deux Tours

- Mandrins en bois dur (hêtre, merisier, noyer) communs aux deux tours : mandrins à brisures, à binet, ... Fabrication à la demande par collage de masses capables selon le travail à effectuer.

• Collection de molettes décoratives : environ 200 modèles

(feuilles d'eau, godrons, perles, entrelacs, brettés, etc...). Remise sur demande d'une feuille présentant les dessins de ces molettes.

• Outillage de repoussage :

Brunissoirs ovales à monter / plats à lisser, cuillères plates à sertir, cuillières cintrées rondes, molette à jonc, pince à molettes, molette à repousser à main, boule à gonfler, etc...

• Outillage de tournage :

Manuel : Outil à dégrossir pastille carbure forme ogivale, planes diverses et variées, sabre pour bordage molettes, outils de forme, coudés pour intérieur de pièces. Porte-mèche manuel mandrin 0,5 à 13 mm.

Outillages spécifiques issus de la monture en bronze pour les filetages pas isométriques et pas du gaz (BSPT)

Tour parallèle : Couteaux en acier rapide Cobalt 8% / plaquette carbure brasée ou vissée :

outil à aléser et dresser (coupe à gauche et coupe à droite) / outil à fileter intérieur et extérieur / outil à saigner. Nombreuses dimensions aux choix. Outils spéciaux affûtés sur mesure (notamment outil à saigner largeur 1 mm à pastille carbure pour de l'acier inox)

Compas pointes sèches, compas à mine, compas à verges, compas d'épaisseur (3 modèles différents), compas maître de danse

Pied à coulisse, jauge de profondeur, pied à coulisse à becs profonds, équerre à centrer

• Affûtage manuel :

1 touret d'affûtage 2 meules diam. 150 mm / U : 1 meule corindon grain 36 + 1 meule carbure de silicium. 350 W - 3000 trs / min

1 touret d'affûtage meule à eau diam. 200 x ep. 40 mm, 250 W, 134 trs / min + 1 meule corindon grain 80

Pierre à eau et à huile : Arkansas, diamant

II-CISELURE :

• Ciselure aux boulets (½ sphère, ¾ sphère, etc..)

• Ciselure sur blots pour pièces de grandes dimensions

• Mise en forme sur galette cuir remplie de sable fin
• Galette à degré de dureté variable, fabriquée par mes soins à l'aide du ciment de ciselure selon le dosage des proportions ad hoc

• Ciselure à l'étau

• Ciselets x 2500 environ :

• Traçoirs : courbes, droits, méplats, secs, gras, bateau, à épaulement
• Reprise de forme : biais, bouterolle, godronnoirs, séparateurs à perles, perloirs, planoirs, profiloirs, ongloirs, triangle
• mats : sablé au grès non trempé (Renaissance), sablé à la lime et profiloir bouterolle (Louis XIV), mat à la bouterolle rayé (Louis XV), mat à la pointe (Louis XVI et 1er Empire), matquadrillé (Napoléon III)
• autres mats : rayés (poilés), mat pour écorce (arbre), mat à la terre, bouge (ouverture des "yeux" de feuilles d'acanthe), etc...

• Rifloirs (limes courbes) ,grattoirs, limes, limes aiguilles (préparations soignées avant ciselure)

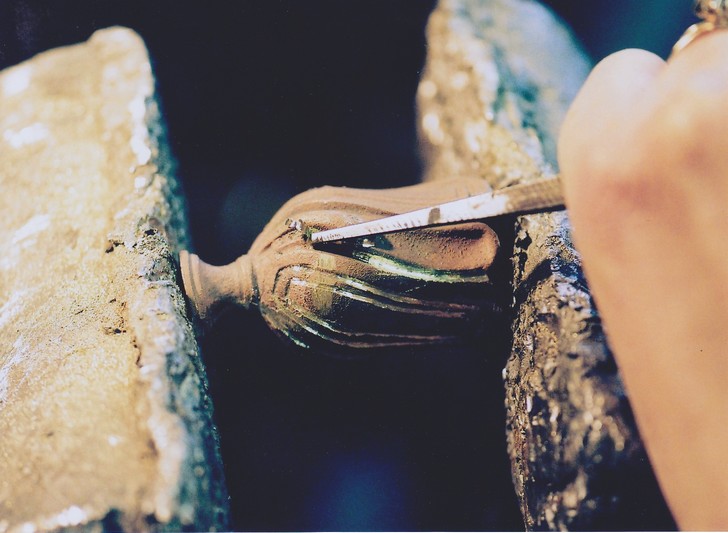

• Agnettes, burins

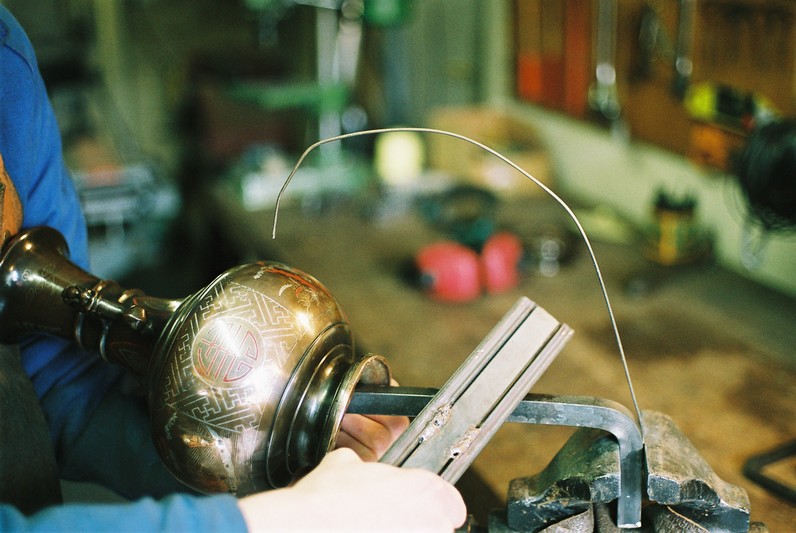

• Recingles (repoussage par l'intérieur)

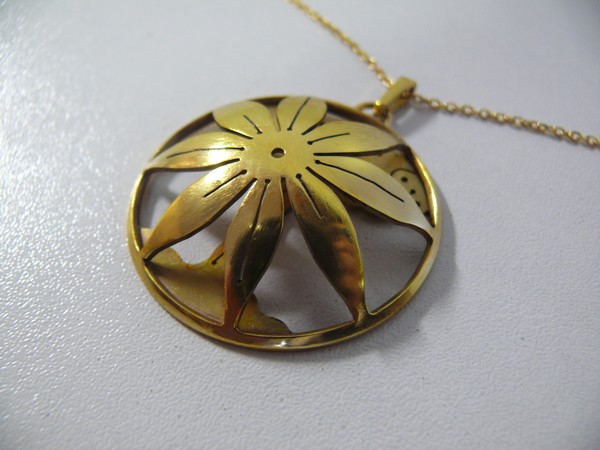

III- BIJOUTERIE :

• Pinces H 130 mm : becs demi-ronds effilés, becs ronds, becs plats 6 mm, sans forme 6 mm

• Lime plate et feuile de sauge, L 150 mm, G2
• Limes aiguilles L 180 mm, G2 : ronde, feuille de sauge, triangle, barrette
• Boc-fil (porte-scie) larg. 85 mm et larg. 150 mm
• Lames pour boc-fil n° 3/0 (métal) et torsadées n° 1 (cire)
• Moteur suspendu et sa pièce à main (0-12000 trs/min)
• Forêts diam. 0,6 et 0,9 mm
• Cisaille à tôle
• Pinces à feu (1 croisée, 1 droite), brucelle AA (Acier Amagnétique nickelé)
• Pointe à souder
• Calibre bec d'aigle 1/10ème
• Lampe à souder 2 becs (1 pour le recuit, 1 pour les brasures)
• Pierres réfractaires, perruque
• Pinceaux et borax, brasures argent
• Soupape (mise à plat des bagues)
• Maillet bois, marteau de bijoutier panne 14 mm, marteau horloger panne 12 mm
• Triboulet en fonte pour bague et son baguier, avec triboulet de mesure
• Triboulet ovale pour bracelet
• Fer à sculpter / souder pour les cires ; Blocs de cire, cire en feuille, 3 duretés disponibles
• Dés à emboutir, dés à cambrer, dés à rainures, avec leurs outils de formage en rapport (bouterolles, barres carrées d'acier traités)
• Tas en acier / petite enclume
• Roule-goupille (morille)
• Bande protectrice pour doigts
• Cabrons fabriqués par mes soins (latte bois massif section 25 x 6 mm / L 290 mm), chacun dévolu à un grain indépendant (GR 240 / GR 600 / GR 1200)
• Cabrons de toutes formes fabriqués au moment par mes soins au profil souhaité
• Pierre d'affûtage détournées de leur usage premier pour poncer et dresser des parties bien spécifiques

IV - DINANDERIE / PLANAGE / RETREINTE :

• Tas manuels de contre forme
• Enclumettes usuelles à boule, demi-sphériques, forme rail, talon, etc...
• Tas sphériques, table plate, fer à cheval, demi-lune, bordoirs
• Billots en bois creusé
• Tubes pour emboutir petits diamètres
• Galettes de ciseleur pour repousser, sacs de sable
• Marteaux à rétreindre, garnir, emboutir, rivoir, ressuage, batte, plan, postillon, panne en long, panne en travers, etc...
• Recingles
• Bigornes pied de biche, pied de chèvre, à bougie, courant d'air, à gouttières, à robe, etc...
• Triboulet conique (diam. Bas 81 mm - diam. Haut 37 mm / H 360 mm) et ovale (Base Basse L 73 x l 64 mm - Base haute L 53 x l 44 mm / L 303 mm)
• Triboulet baguier bijoutier (diam. 25 -  8 mm / L 350 mm) avec jeux d'anneaux de mesure
• Tous autres outillages fabriqués au moment selon le type de travail demandé, en bois ou en métal (le plus souvent en acier)
• Possibilité de réaliser des contre-formes en bois (travaux unitaire en spécial ou en fonte reprises par fraisage - série).
• Griffes de cintrage (appelées aussi "de ferrailleurs")
• Plissoir pour tôle mince
• Barre de tôlier / dinandier à embouts de rayons différents
• Dé à emboutir de bijouterie avec son lot de bouterolles
• Dé à rainures et à cambrer avec outils de forme

V - MONTURE / METALLERIE / FORGE :

• Etau à pied : mors de 120 mm, ouverture de 110 mm

• Perceuse à colonne 500 W, 9 vitesses étagées de 280 à 2350 trs/min, mandrin diam. 1 à 16 mm, capacité perçage 1 à 16 mm (acier) / perçage 1 à 50 mm (bois durs avec pré-perçage), déport 115 mm, profondeur de base 50 mm, longueur sous mandrin 1100 mm (passage longues pièces).

• 2 Etaux en fonte, dédiés à la perceuse : 1er modèle fonte brute (capacité serrage l 65 x prof. 75 x H 20 mm) / 2ème modèle fonte fraisée (capacité serrage l 100 x prof. 95 x H 40 mm)

• Perceuse à main, visseuse à main

• Taraud et filière M2 à M20 isométrique (autres pas sur demande)

• Taraud et filière Pas du gaz (BSPT) : 12/17 - (3/8), 15/21 - (1/2), 20/27 - (3/4), 26/34 - (1), 33/42 - (1-1/4)

• Clef à pipe, clefs plates, clefs tubes, coupe tubes

• Mèches américaines diam. 1 à 20 mm (tous les 0,5 mm), y compris diamètres de taraudages

• Mèches américaines cône Morse diam. 20 à 40 mm (tous les 1 mm)

• Mèches spécifiques laitons, plastiques et matériaux friables (angle d'hélice 15°, angle de pointe 118°) : diam. 1 à 15 (tous les 0,5 mm), y compris diamètres de taraudages

• Mèches à lamer / mèches à chambrer / mèches à fraiser (M2 à M10 inclus pour les 3 familles de mèches + 1 mèche à lamer diam. 20 mm + 1 fraise diam. 22 mm pour alésage bobèche - tournage -)

• Scie cloches trépan diam. 22 / 35 / 44 / 60 / 67 / 73 / 80 mm (forêt pilote diam. 6 mm, prof. cloche 35 mm)

• Scie circulaire avec lame spécifique pour opérations de cliquetage selon angles à définir. Angle existant 92° (pour obtention angle de 90°).
• Arrachoir (griffe), permettant de réaliser des saignées angulaires dans les tôles, manuellement, afin d'aider au pliage : c'est l'ancêtre du "cliquetage machine" mentionné ci-dessus. Utilisée dans tous les cas de figure ou la scie circulaire ne peut rendre ce service : tôles de trop fines épaisseurs, angles non orthonormés. Les arrachoirs sont fabriqués au moment, par forgeage-cintrage d'une tige d'acier ronde, avec brasure à l'about d'une pastille carbure affûtée en angle.

• Tournevis (tom-pouce et normaux)

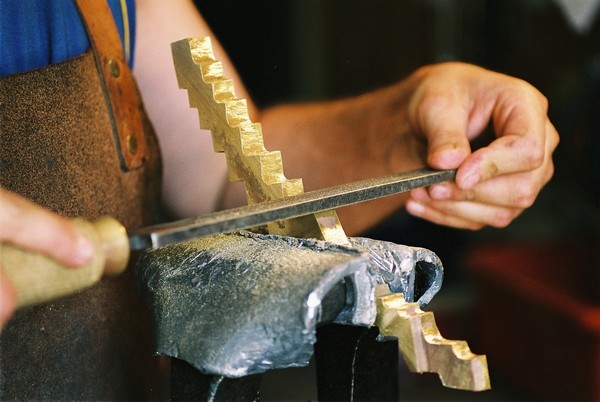

• Limes taille "bâtarde" / "mi-douce" / "douce", longueurs de 100 / 250 / 350 mm : plate, mi-ronde, triangulaire, carrée, ronde.
• Limes aiguilles, taille "dégrossissage" / "finition", longueur 140 mm / U : plate, plate pointue, mi-ronde, triangulaire, carrée, ronde, barrette, couteau
• Limes aiguilles au diamant, longueur 140 mm, plate, plate pointue, mi-ronde, triangulaire, carrée, ronde, barrette, couteau
• Rifloirs : taille "dégrossissage" / "finition", longueur 180 mm / U : plat, carré, triangulaire, couteau, mi-rond, feuille de sauge, rond, pippin.
• Monture + lime fraisée de carrossier, taille "grossier" / "moyen" / "fin": L 350 mm / U
• Limes fraisées (métaux tendre type étain, plomb ou zinc) taille "grossier" / "moyen" / "fin", longueur 250 mm : plate, mi-ronde, triangulaire, carrée, ronde

• Forge traditionnelle avec envoi d'air par moteur, charbon de forge, plateau pivotant.

• Pince de forge (tenailles de forgeron) plate fermée, coquille ronde, universelle, etc...

• Enclume, tas, marteaux de planage spécifiques (rétreinte, planage, mise en forme)

• Mandrins bois et acier pour opérations de cintrage : mandrins acier et fonte, ronds, diam. 2 à 10 mm, puis 15 à 200 mm, espacés de 5 mm de l'un à l'autre.

• Gabarits de cintrage acier, pris dans l'étau, conçus au moment selon les courbures à réaliser pour cintrer n'importe quel métal. Gabarits réalisés en acier cintré à la griffe (petites sections), rapporté sur socle acier par soudure à l'arc et / ou vissage. Cintrage à chaud et / ou à froid. Pas mal de gabarits pré-établis en stock, réalisés dans le cadre d'anciens travaux clients
• Gabarits de cintrage en bois, pris dans l'étau, conçus au moment selon les courbures à réaliser pour le cintrage des métaux légers creux (aluminium, zinc, laiton 1er titre, cuivre, etc...)
• Sable de remplissage pour cintrage de sections creuses type tubages ronds, carrés, rectangles, etc...

• Pinces à dénuder, pinces à sertir les cosses isolées et non isolées (électricité)

• Pinces à douilles (vissage verreries), pinces étaux

• Chalumeau "Oxyacétylène" (buses 25 à 400 L/h), Chalumeaux à gaz, fers à souder électriques 100 W, 150 W, 200 W, 300 W, 400 W (spécifiques pour zinc, régules, étain, etc...), décapeur thermique (séchage des pièces, montée en température étain et régules)

• Brasure Argent 20% et 40% et leurs décapants respectifs + Brasure étain (33 % et 60 %) + Brasure pour les régules (T° fusion max 145° C)

• Brasures spécifiques pour l'argent massif avec décapants respectifs

• Brasure spécifique forte pour l'aluminium (78 % Zn + 22 % Al)
• Baguettes de soudobrasure pour métaux ferreux (Cu-Zn-Si) et leur décapant respectif

• Bocfil manuel + scie à marqueter équipée lames pour découpe du métal

• Cisailles à main, cisaille d'établi L = 150 mm

• Grignoteuse électrique

• 1 poste à souder à l'arc à l'électrode enrobée, avec équerres de positionnement et serre-joints, courant continu
• Consommables soudure arc MMA : aciers non alliés, aciers inoxydables 304L et 316L, fontes grises soudables
• Disqueuse électrique diam. 125 et diam. 230 mm avec disque tronçonnage et ponçage
• Meuleuse droite pour pince diam. 3 (avec flexible), diam. 6 et 8 mm (avec variateur pour opérations de polissage)
• Compas pointes sèches, compas à mine, compas à verges, compas d'épaisseur (3 modèles différents), compas maître de danse
• Pied à coulisse, jauge de profondeur, pied à coulisse à becs profonds, équerre à centrer
• Pointe à tracer acier et carbure, équerres simples et à chapeau (30°, 45°, 60°, 90°, 120°, 135°)
• Porte-mèche manuel mandrin 0,5 à 13 mm
• Porte-mèche manuel à pinces pour limes aiguilles et fils métalliques tous diamètres

VI-TRAITEMENT MECANIQUE DES ETATS DE SURFACE :

Afin d'obtenir un rendu brillant ou satiné des surfaces, le "polissage" est aujourd'hui le moyen artisanal le plus répandu : il reste d'un rendu bien inférieur aux préparations riffllées et grattées obtenues par ciselure...

Les pièces en bronzes sont dans tous les cas décapées à l'acide nitrique avant de subir toute opération de traitement de surface. Dans le cas de pièces à restaurer, le décapage est précédé des opérations de dissolution des vernis, peintures et cires anciennes sur lesquelles l'acide n'a aucun effet.

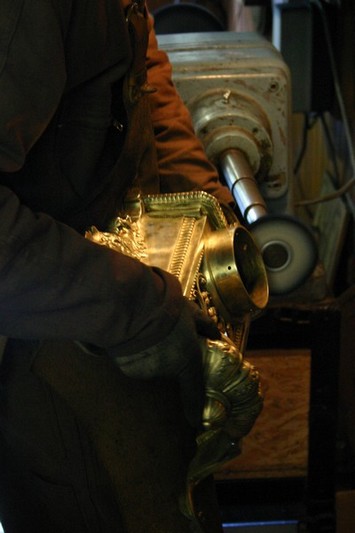

• 1 Touret à polir 2 axes grandes capacités.

• 1 Flexible pour atteindre manuellement les endroits inacessibles (pince diam. 3 mm)

• 1 meuleuse droite avec variateur (pince de diam. 6 et 8 mm)

• Sablage par pistolet pneumatique, pistolet de sablage + oxyde d'alumine GR 80, monté sur ligne pneumatique, alimentée par compresseur 1.2 cv / cuve 20 litres / Filtre à huile

• Tampons "têtes de loup" pour atteindre les intérieurs de pièces

• Brosses acier diam. 100 mm, 200 mm, 250 mm

• Brosses laiton diam. 100 mm, 200 mm, 250 mm

• Tampons d'abrasion diam 100 et 200 mm, coton cousu grain 46, 60, 80, 120, 180, 240, 320, 400, 600, 800, 1000, 1200 (oxyde d'alumine)
• Roues à lamelles abrasives grain 40, 60, 80, 120, 180, 240, 320, 400 (oxyde d'alumine)
• Manchons abrasifs montés sur tige pour flexible grain 60, 120, 240 (spiral dolls)
• Cales de forme, tampons mis en forme (bois recouvert cuir suivi d'usinage), lanières de cuir, le tout enduit d'abrasifs, pour des besoins très spécifiques (onéreux)

• Tampons satinex (abrasif rendu satiné grain 280, type "scotch-brite"). Blanc de Meudon (craie) et eau pour satinage manuel à la pâte, pierre ponce pour dégrader les patines (et sable de fontainebleau). Tripoli de Venise.

• Tampons de polissage diam. 100, 200 mm, 250 mm

• Tampons d'avivage en flanelle diam. 100, 200 mm, 250 mm pour un poli miroir

• Pâtes à polir pour pré-polissage initial (pâte plutôt grossière / rendu satiné proche d'un grain 800), polissage final (pâte pour obtention d'un rendu "brillant") et enfin polissage "miroir"

• Table de dégraissage
• Brunissoirs en acier polis et en agates montés sur manche, réservés aux finitions brunies à la main (bronze, cuivre, or, argent, etc...)
• Laine d'acier 0000, 000, 2 et 4
• Papiers à poncer en feuilles à sec et à l'eau (gr 120 / 180 / 220 / 240 / 320 / 400 / 600 / 800 / 1000 / 1200 / 1500 / 2000)

VII– LES DIFFERENTES FINITIONS DE SURFACE :

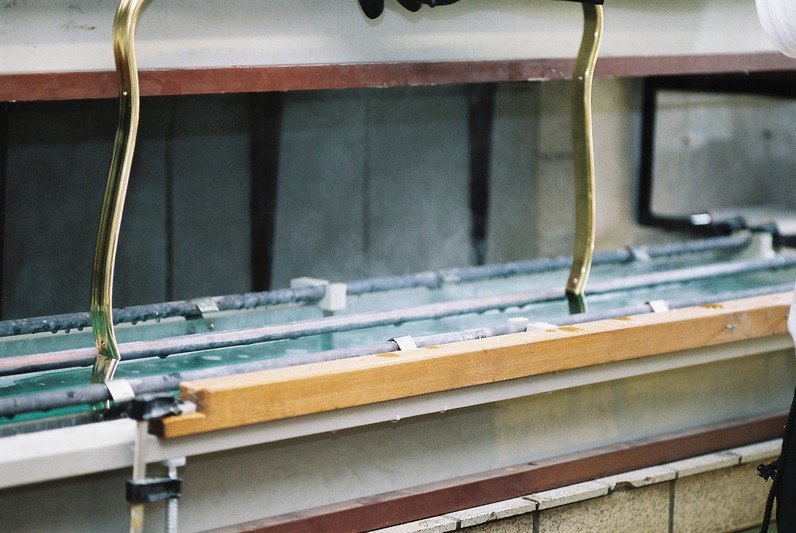

• Bacs de dorure pour dégraissage et dorure électrolytique L maximale admissible 1200 mm x l 200 mm. Les pièces hors-dimensions sont de toute façon plongées en plusieurs tronçons (galeries de meubles par exemple)


• Vernis à résines nitrocellulosiques, glycérophtaliques, polyuréthane monocomposant phase aqueuse, acryliques, alkyde-uréthane

• Vernis nitrocellulosique teinté jaune-orangé (appellation "Vernis Or")

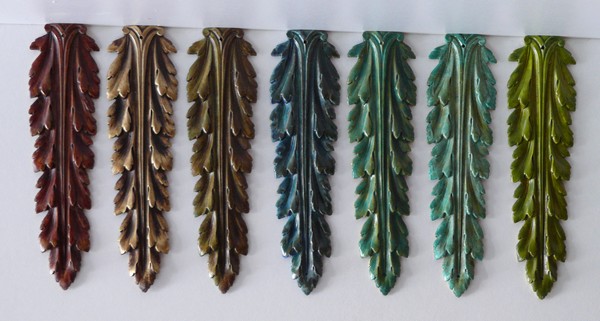

• Patines au feu ou à froid. Coloris à définir suite à soumission d'échantillon (uniquement si devis accepté).
• Patines au Nitrate de Cuivre (Vert), Ammoniaque (bleu), Nitrate de fer (Brun-rouge), Thiosulfate de sodium (Noir), Oxyde de Titane (Blanc), Polysulfure de Potassium (bruns), Perchlorure de fer (Brun noisette), Permanganate de potassium (violet), Bichromate de Potassium (jaune-orangé)
• Peinture à l'huile en tube pour asseoir les coloris des patines (Vert de Chrome, Noir d'Ivoire, Blanc de Titane, Jaune de chrome, etc...)
• Cire graphitée noire, bleu acier, rouge (spécifique pour patines)
• Finitions peintes oléoglycérophtalique, acrylique, polyuréthane, nitrocellulosique.

(Nb : pour les peintures, soumission d'un nuancier, et facturation, à acceptation du devis, d'un minimum de 0.5 Litres de peinture teintée "machine")
